ایستگاه مترو شهر جدید هشتگرد

نوع پروژه: طراحی و اجرای نورپردازی

کاربری: عمومی

طراحی و اجرای نورپردازی ایستگاه مترو شهر جدید هشتگرد

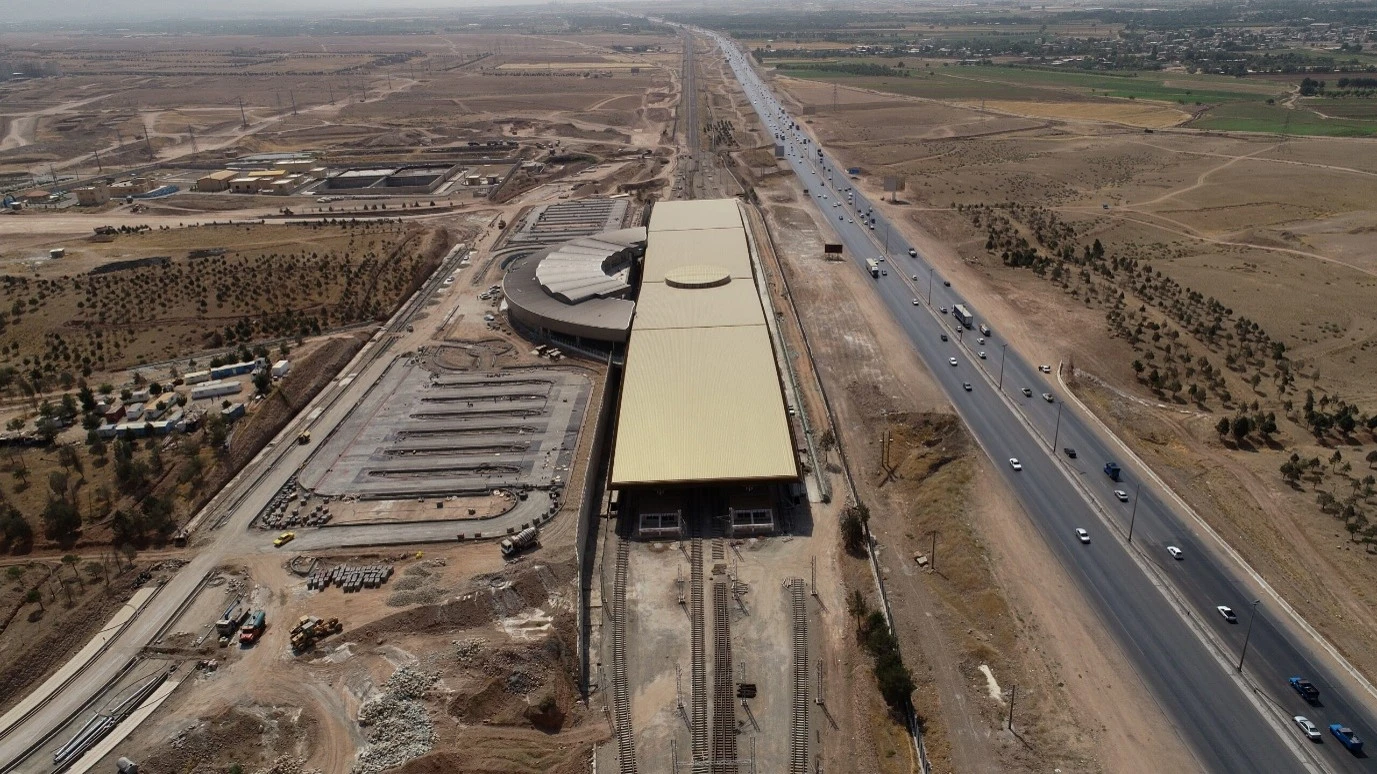

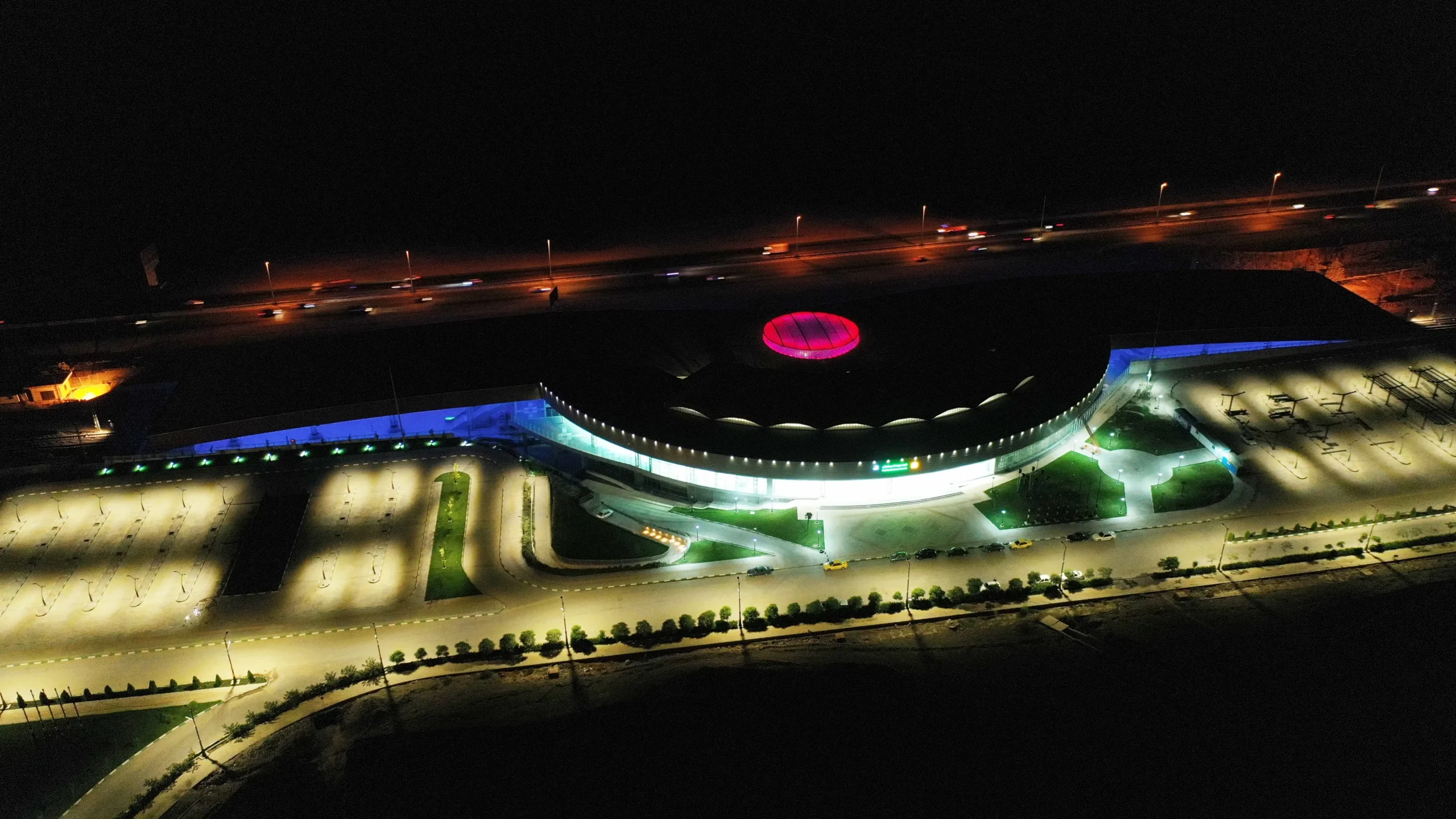

ایستگاه مترو شهر جدید هشتگرد در 70 کیلومتری شهر تهران و در مجاورت آزاد راه تهران – کرج – قزوین ، به عنوان یکی از مهمترین خطوط ترانزیت کشور ، واقع شده است .

این ایستگاه با مساحت 25000 متر مربع به عنوان یکی از بزرگترین ایستگاههای مترو رو زمینی در خاورمیانه با قرار گرفتن در مجاورت آزاد راه ، موجب شده علاوه بر کاربری خدماتی ، به عنوان یکی از المان های مطرح شهری مورد توجه عموم مردم قرار گیرد.

طراحی:

با توجه به موقعیت سالن سکو که در معرض دید تمام خودروهای عبوری از آزادراه قرار گرفته است ، اساس طراحی بر یک خط پایه گذاری می شود :

“همانطور که ایستگاه در مجاورت آزادراه قرارداشته و وسایل نقلیه در آزادراه در روز و شب دائما در حال حرکت و رفت و آمد می باشند ، طرح نورپردازی ایستگاه نیز می بایست پویا و زنده باشد”

پس تیم طراحی دپارتمان نورپردازی تصمیمی جسورانه می گیرد!

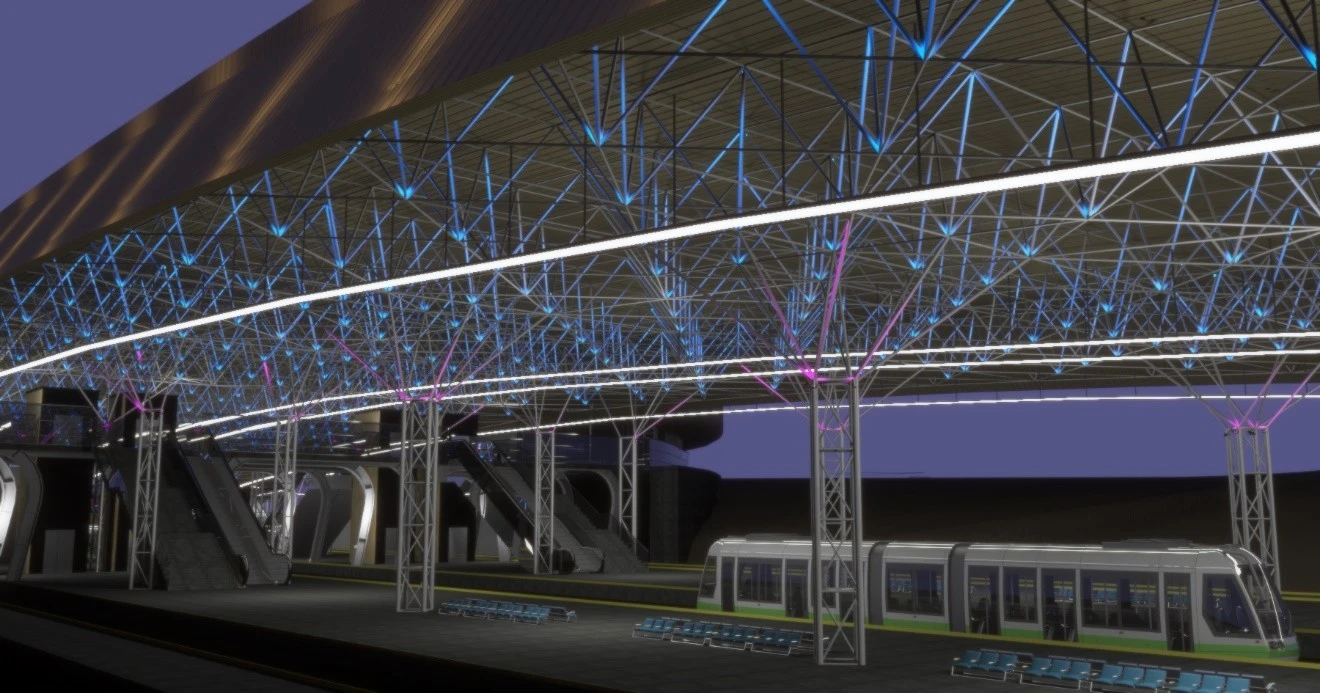

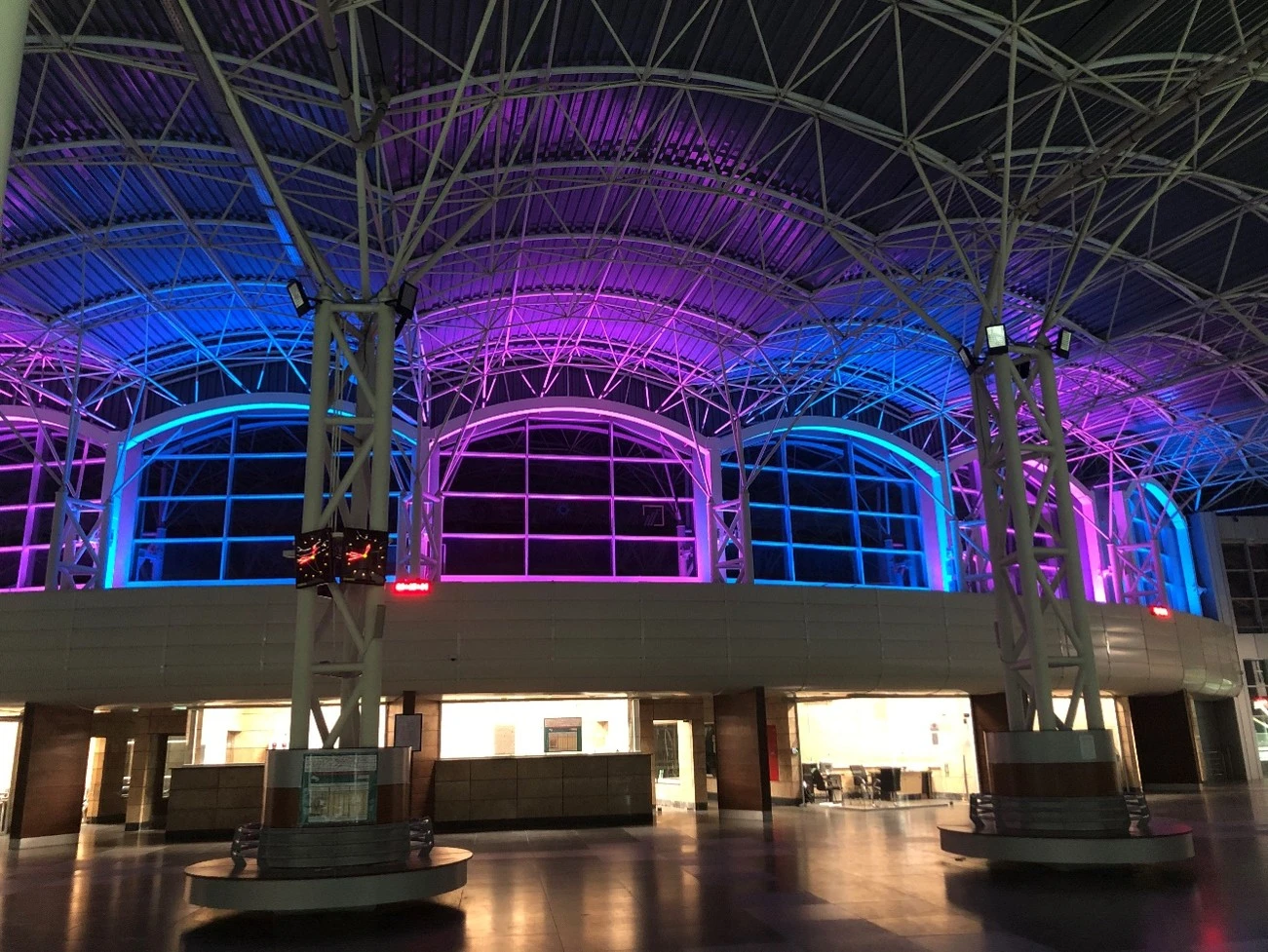

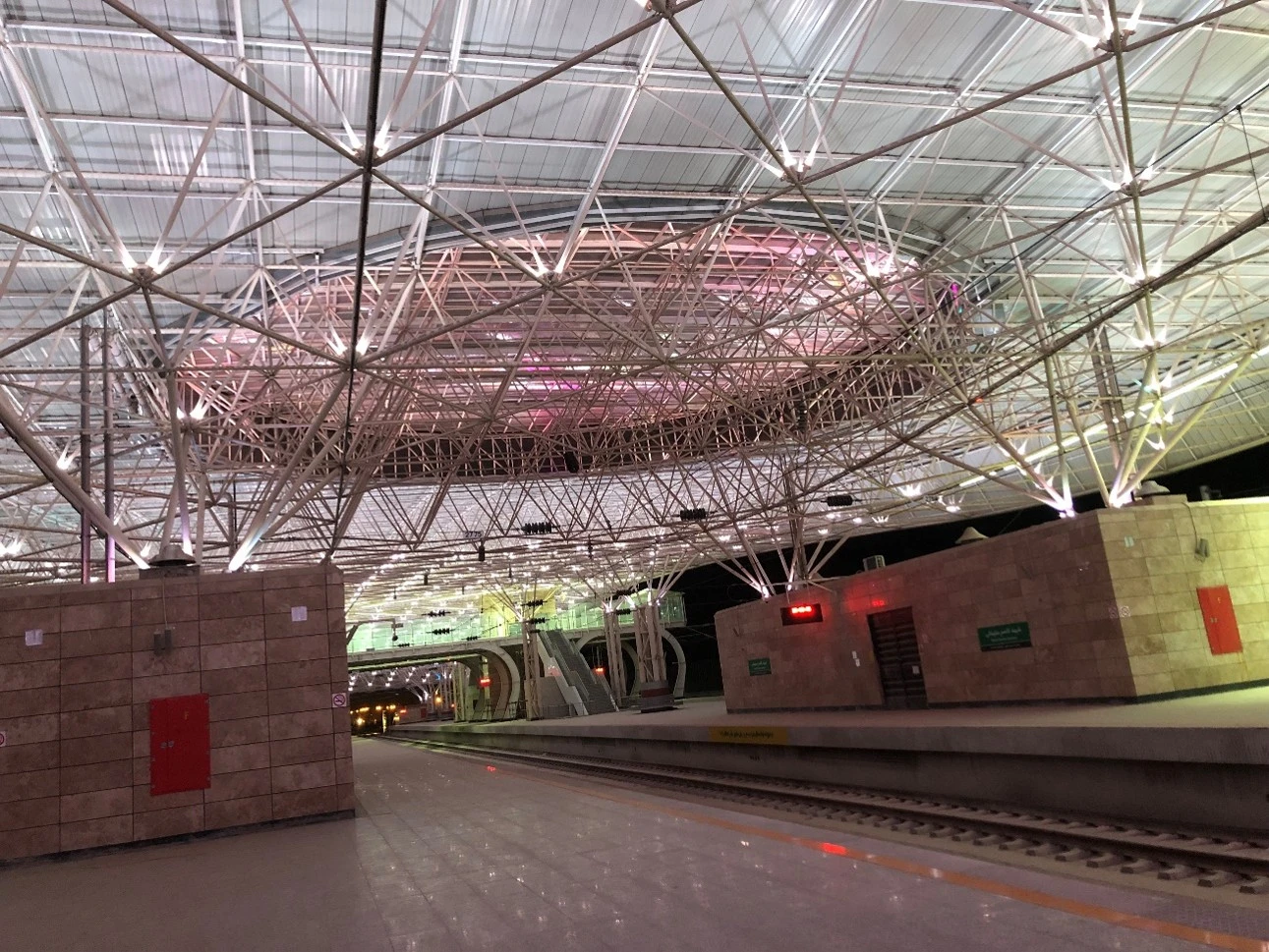

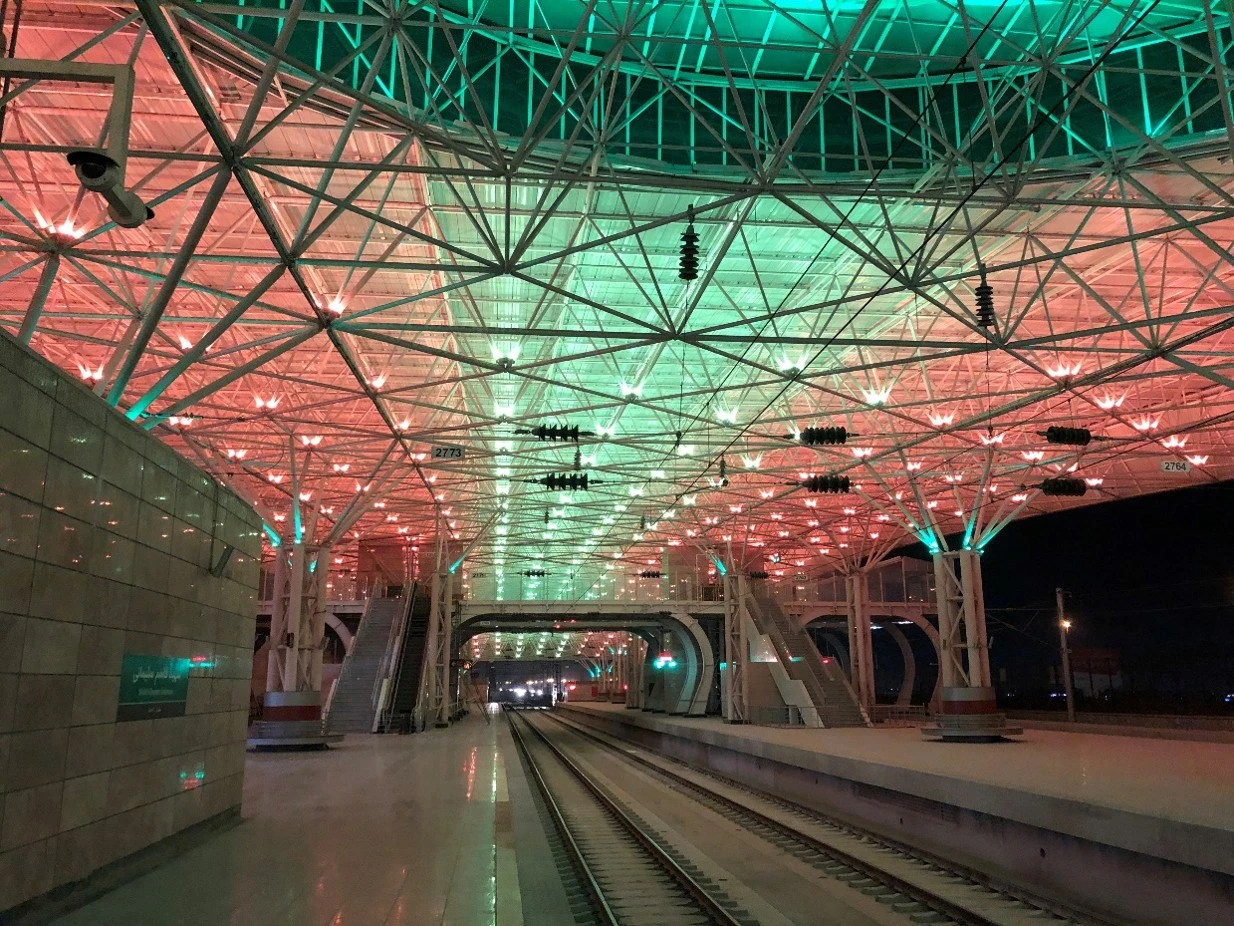

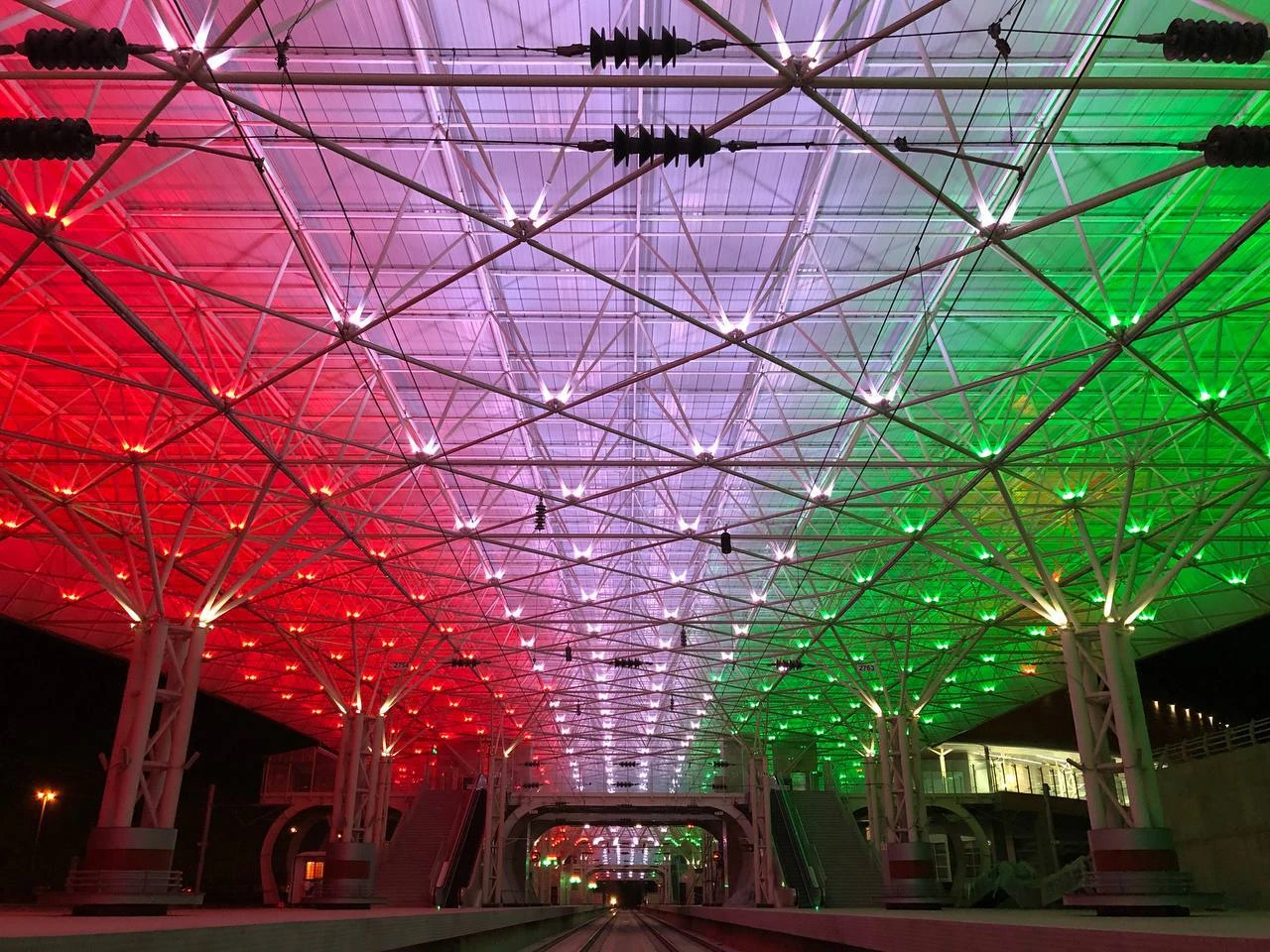

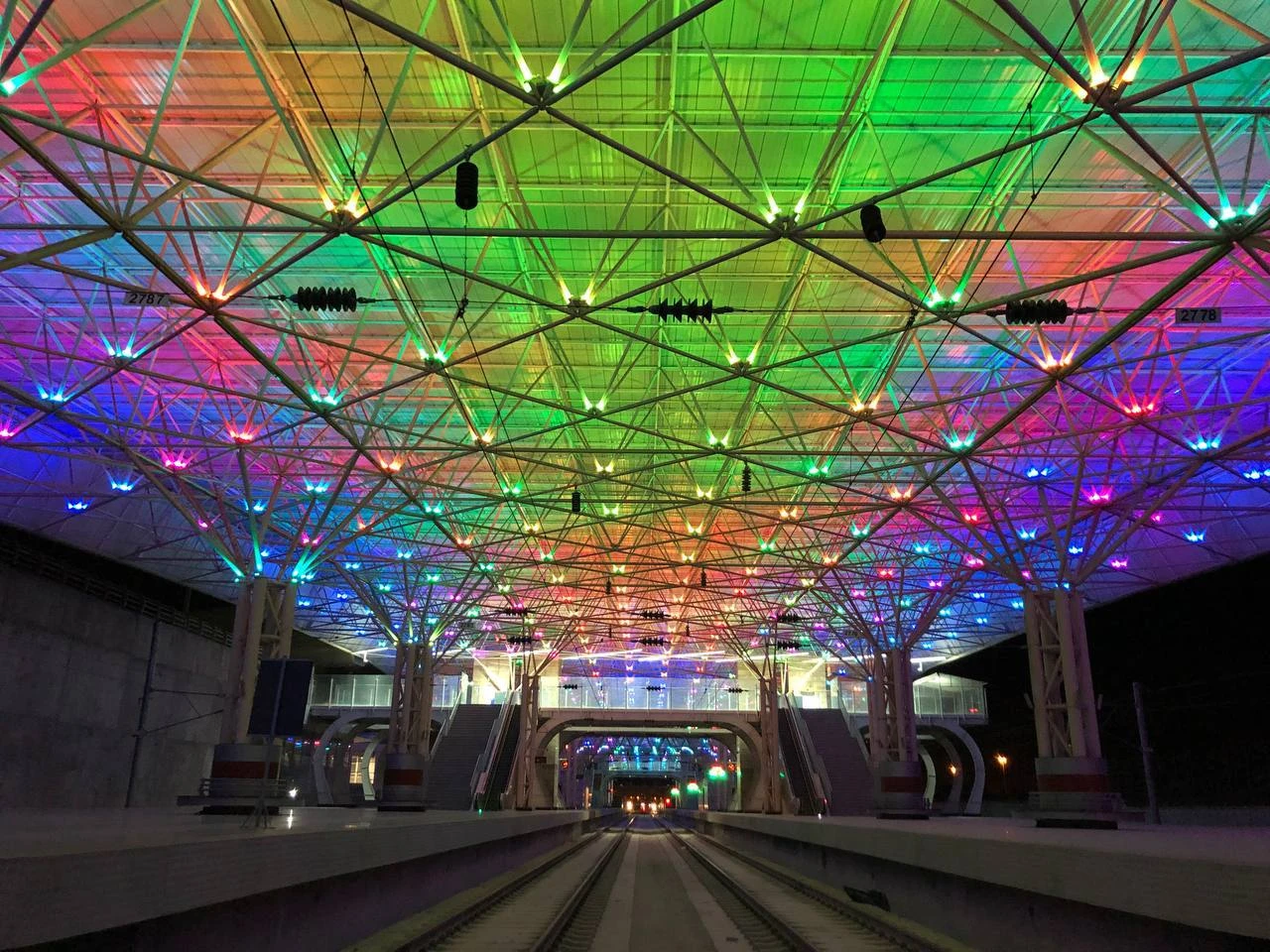

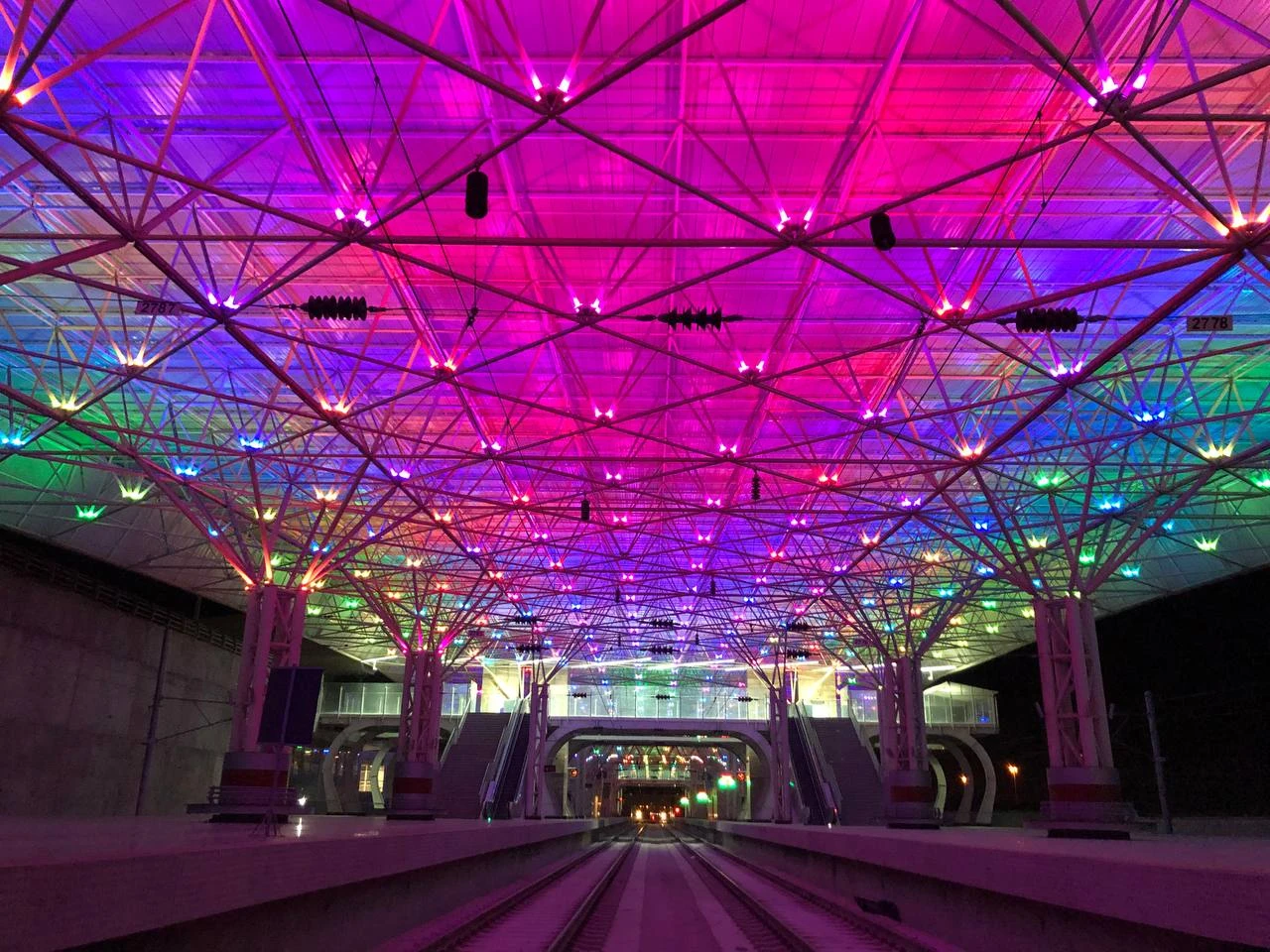

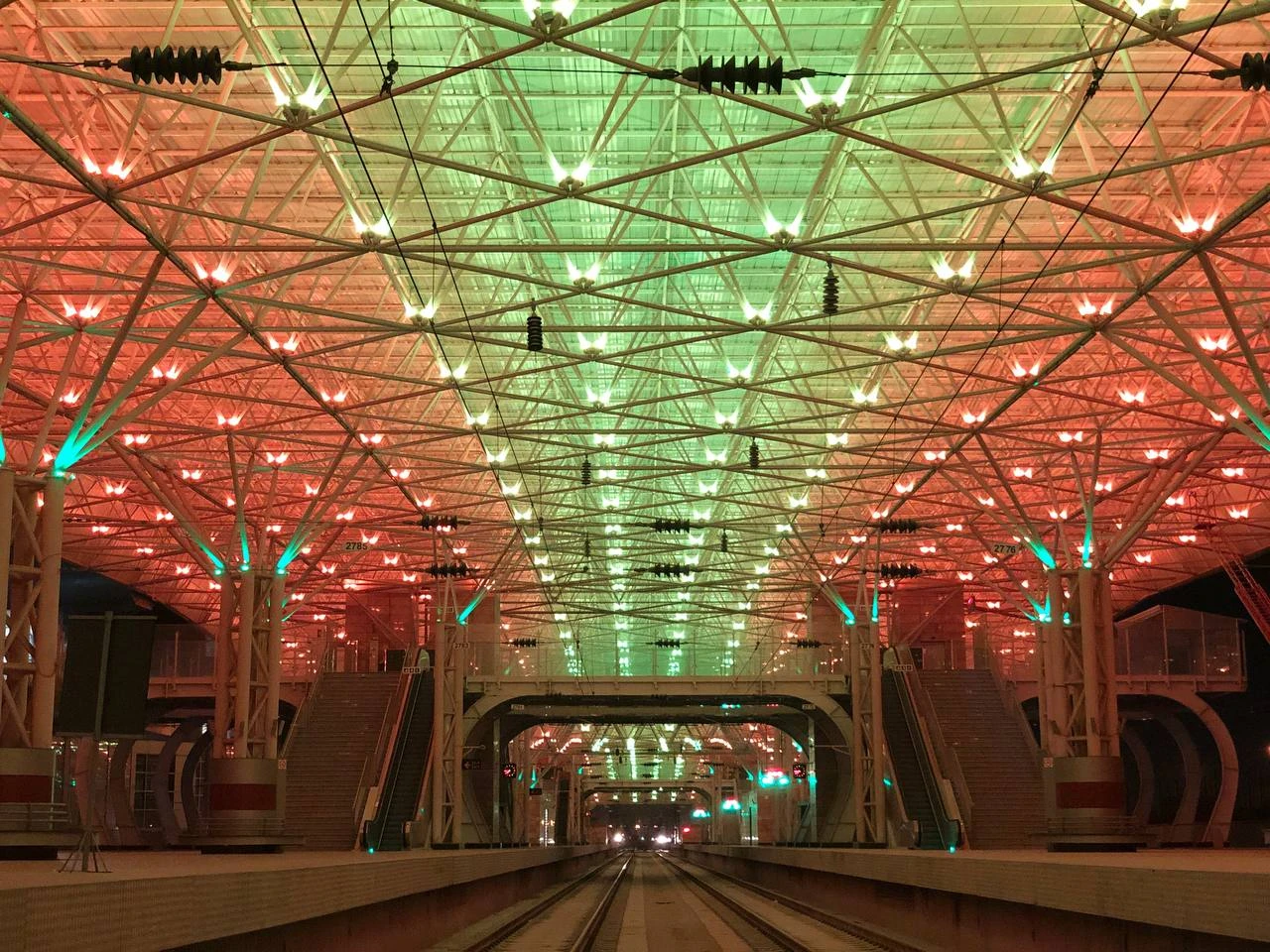

بالغ بر 5000 چراغ RGBW مجهز به سیستم DMX با قابلیت تغییر رنگ ، در کل سقف سالن سکو به مساحت 18000 متر مربع در نظر گرفته شد.

چالش های طراحی:

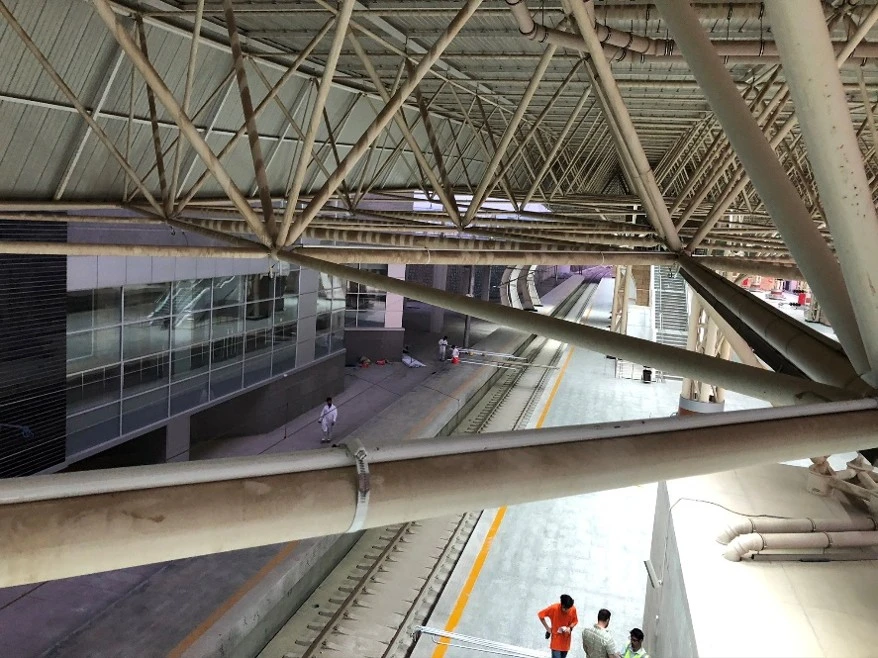

با توجه به در نظر گرفتن سیستم DMX جهت کنترل بالغ بر 5000 چراغ ، جهت سازگاری طرح نورپردازی با سازه ی فضا کار سقف ایستگاه ، هر گره سازه سقف ، یک نود در نظر گرفته شد .

چالش بعدی ارتباط بین چراغ ها بود . چراغ ها می بایست از 2 طریق با هم ارتباط داشته باشند :

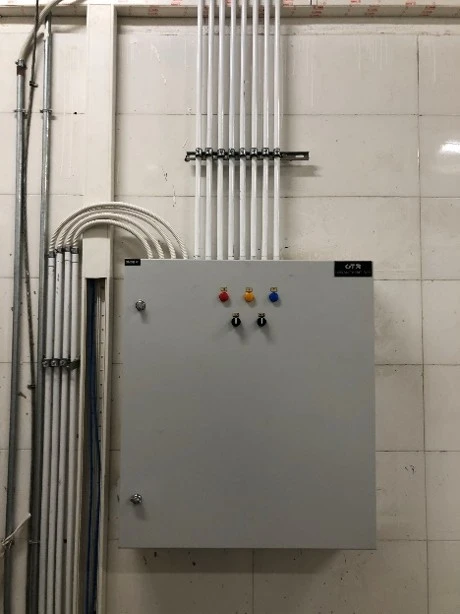

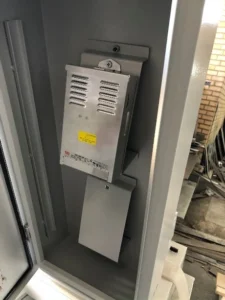

تغذیه الکتریکال
ارتباط شبکه ایی

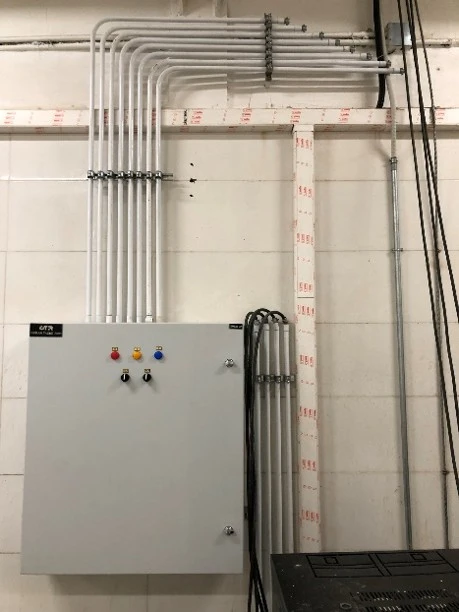

پس محاسبات مربوط به کابل کشی چراغ ها به 2 شکل صورت پذیرفت ، ارتباط چراغ ها بر اساس سیستم تغذیه و همچنین محاسبات مربوط به ارتباط شبکه ایی چراغ ها

چالش بعدی ، شکل چراغ ها بود

آلودگی بصری قرار گرفتن 5000 چراغ در سقف خصوصا در روز که چراغ ها خاموش می باشند ، یکی از چالش های تیم طراحی بود.

پس چراغ ها تا حد ممکن می بایست بخشی از سقف باشند و نه جسمی اضافه و تحمیل بر سقف …

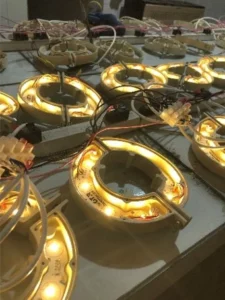

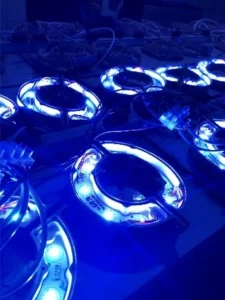

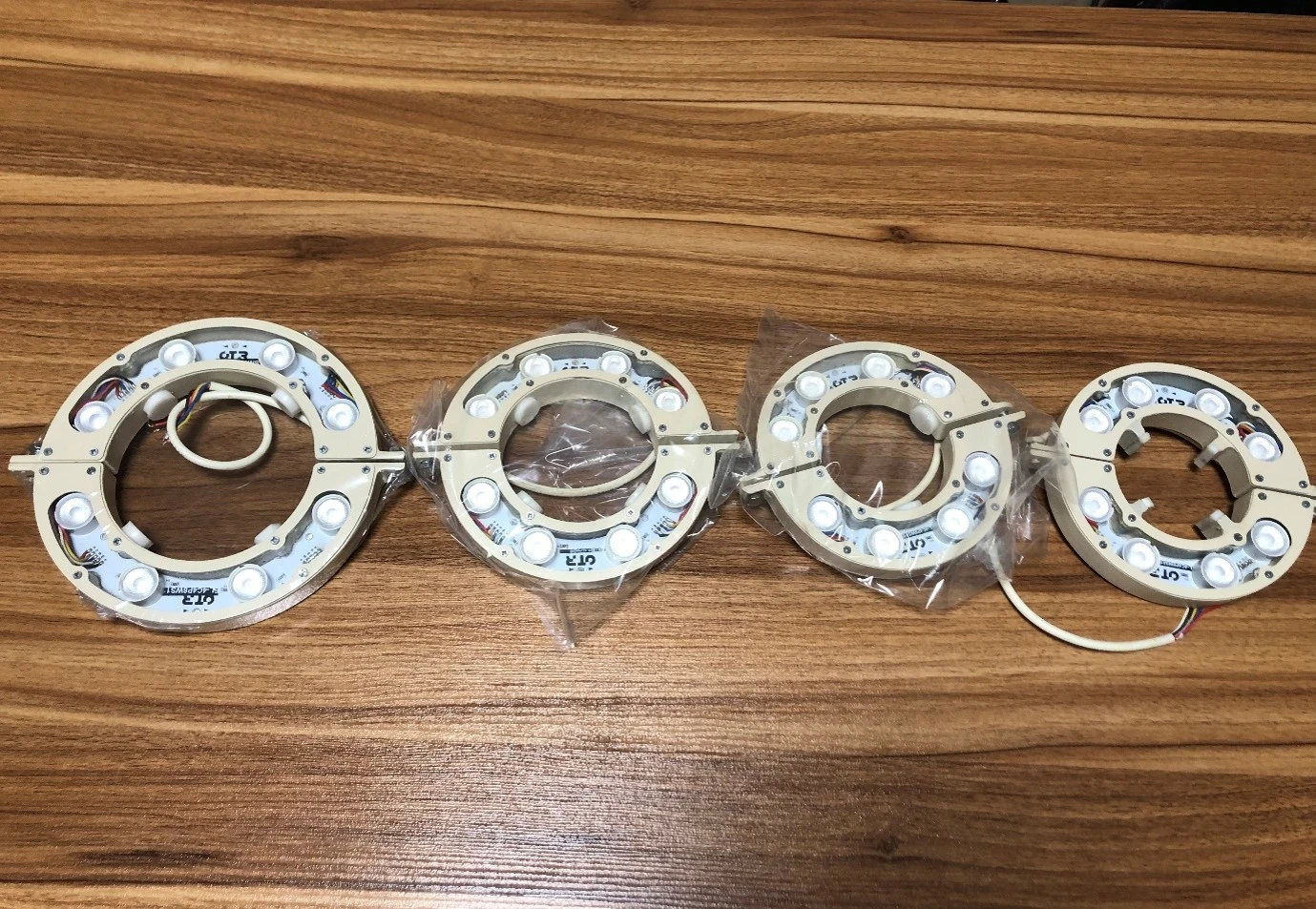

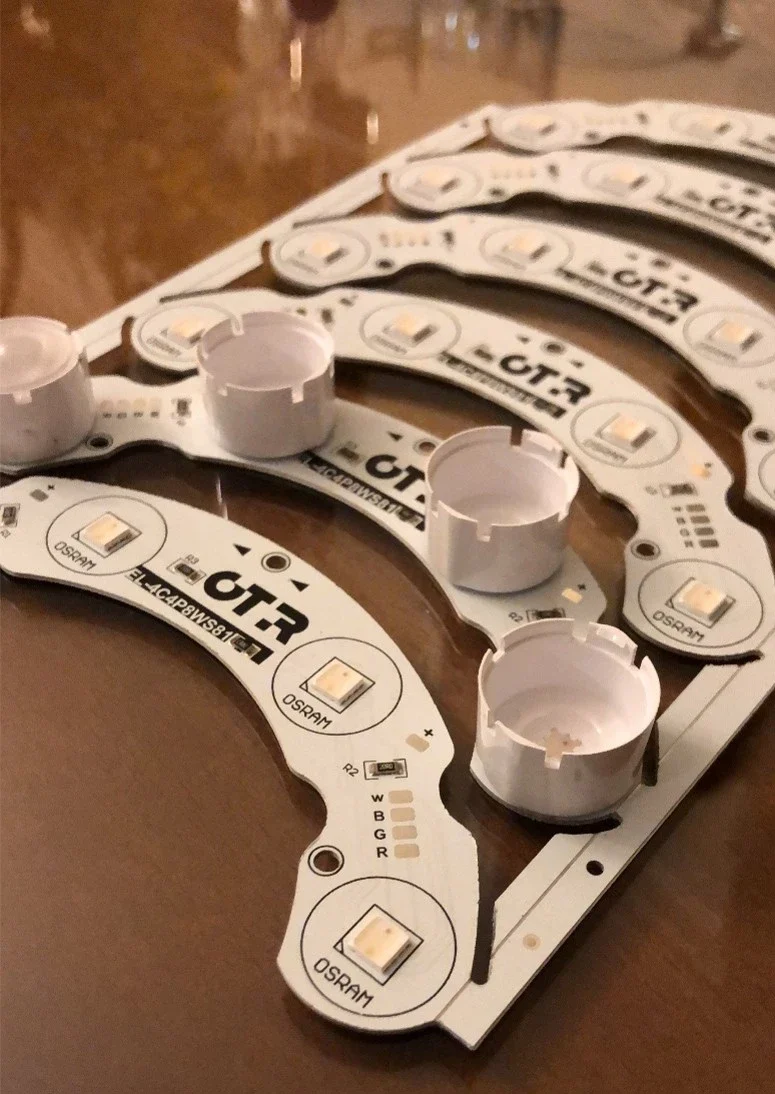

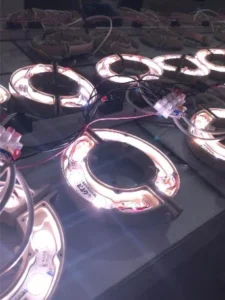

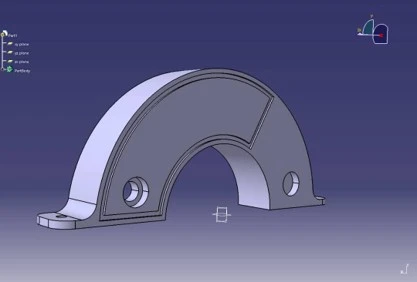

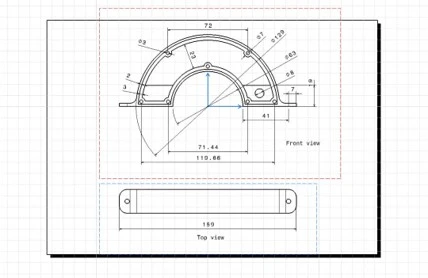

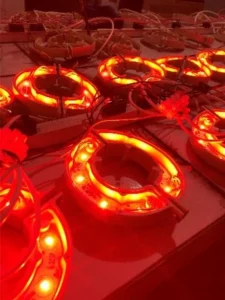

راه حل تیم طراحی برای این چالش هم طراحی چراغ ها به صورت رینگ بود ، بدین صورت که چراغ ها به دور لوله های نگاه دارنده سقف بسته می شود و همچنین رنگ بدنه چراغ ها هم کاملا هم رنگ لوله های سقف …
